Simulador Personal de Montacargas

Controles réplica para el Simulador Personal de Montacargas

Los controles réplica de Simlog para el Simulador personal de montacargas están fabricados con componentes de calidad industrial y pueden ser usados con soportes para mesas o con la silla de operador Simlog.

Como los montacargas más comunes poseen tres o cuatro palancas de mando, dependiendo del modelo, el simulador puede configurarse con tres o cuatro palancas con conexión USB. (La cuarta palanca controla la separación de los dientes de la horquilla. Si tiene solo tres palancas, el software se ocupará de separar los dientes automáticamente.) Los soportes para mesa de Simlog sirven para adaptar los controles a una altura adecuada para ser usados con una silla convencional, reproduciendo más fielmente la posición de los controles de una cabina de operador real.

Para completar los controles réplica, agregue el “G920 Driving Force Racing Wheel” de Logitech, que consiste de un volante y una unidad de tres pedales, y la palanca de transmisión, adecuada incluso para otros simuladores personales. (También se puede utilizar la palanca de cambios “Driving Force Shifter” de Logitech).

Palanca de transmisión Palancas de mando Logitech G920 - Volante Pedales Logitech G920

Opciones de configuración
Aquí se presentan cuatro opciones de configuración, una con pantalla delantera montada en la pared, otra con una pantalla sobre una mesa en la parte delantera y una segunda pantalla en una mesa en la parte trasera (para enseñar a la gente a voltear la cabeza para mirar atrás cuando se esta retrocediendo), otra con 3 pantallas delanteras y una trasera y otra con tres pantallas delanteras en modo vertical y una trasera.

Simulador Personal de Montacargas - controles réplica - 1 Pantalla Simulador Personal de Montacargas - controles réplica - 2 Pantallas Simulador Personal de Montacargas - controles réplica - 4 Pantallas Simulador Personal de Montacargas - controles réplica - 4 Pantallas (modo vertical)

Estuches de viaje para controles réplica

Para todas las configuraciones, Simlog ofrece un estuche de viaje personalizado que facilita el transporte.

Estuche de viaje para controles réplica de los Simuladores Personales de Simlog - Interior Estuche de viaje para controles réplica de los Simuladores Personales de Simlog - Apilables Estuche de viaje para controles réplica de los Simuladores Personales de Simlog

Características Principales

• Hecho a la medida, con ranuras dedicadas para palancas de mandos, joysticks, pedales, volante, y los soportes para controles
• Espacio para un laptop, cables y documentación
• Manilla retráctil con múltiples posiciones
• Ruedas
• Estuches “apilables” para facilitar el transporte

Especificaciones

• Dimensiones: 30″ (76cm) x 24″ (61cm) x 19″ (50cm)
• Peso: 50 lb. (23 kg) – 100 lb. (46 kg)

Silla de Operador para el Simulador Personal de Montacargas

La silla de operador de Simlog con controles industriales, ofrece una experiencia de simulación superior para capacitar operadores de montacargas gracias a un auténtico asiento de operador con consolas modulares para la mano derecha e izquierda y un volante con posición ajustable. El conjunto está montado sobre una plataforma de acero, con ruedas para fácil movilidad.

Dado a que los montacargas típicos están equipados con tres o cuatro palancas, los controles del simulador pueden ser configurados con tres o cuatro palancas con conexión USB. La cuarta palanca controla la separación de los dientes de la horquilla. Si solo se utilizan tres palancas, el software se ocupará de separar los dientes de la horquilla automáticamente. Las palancas de los controles de la horquilla y el mástil están montadas sobre la consola derecha. El volante y la palanca de control de la transmisión F / N / R están montados en una columna con ajuste de ángulo y altura. La silla de operador también incluye tres pedales industriales.

Palanca Volante industrial Pedales industriales

Características Principales

• Silla de operador auténtica, con respaldo para cabeza, suspensión neumática y cinturón de seguridad
• Posición ajustable de la silla (adelante/atrás, y tres posiciones verticales)
• Soporte para brazos ajustable (altura y ángulo)
• Consolas integradas con palancas de control e interruptores para cambio de puntos de vista
• Columna de soporte del volante con ajuste de ángulo y altura con palanca de control de transmisión integrada
  • Pedales y volante de calidad y estilo industrial totalmente funcionales
• Cinco posiciones posibles para los pedales, para reproducir con precisión la disposición de los pedales encontradas en las cabinas reales
• Plataforma de acero con ruedas de calibre industrial, para facilitar el transporte

Opciones de configuración

Aquí se presentan cuatro opciones de configuración, una con una pantalla delantera, otra con una pantalla delantera y una pantalla trasera (para enseñar a la gente a voltear la cabeza para mirar atrás cuando se esta retrocediendo) , otra con tres pantallas delanteras en modo vertical y una pantalla trasera, y otra con tres pantallas delanteras y una pantalla trasera.

Silla de Operador para el Simulador Personal de Montacargas Silla de Operador para el Simulador Personal de Montacargas - 2 Pantallas Silla de Operador para el Simulador Personal de Montacargas - 4 Pantallas Silla de Operador para el Simulador Personal de Montacargas - 4 Pantallas

Especificaciones

• Dimensiones: Largo 60” (152.4 cm), Ancho 30” (76.2 cm), Altura 47” (119.4 cm)
• Peso : 385 lb. (175 kg)
• Dimensiones para envío: 67″ (170.2 cm) x 43″ (109.2 cm) x 44″ (118.8 cm)
• Peso para envío: 550 lb. (250 kg)
• 120 VAC/60 Hz, 220-240VAC/50 Hz

Sistema de vibración

La vibración aumenta el nivel de realismo de nuestros Simuladores personales al agregarse sensaciones físicas (táctiles) a los elementos visuales y sonoros. De ésa manera la experiencia se vuelve más intensa y realista, pero a un costo adicional muy pequeño, sobre todo cuando se compara a las plataformas de simulación de movimiento.

Las vibraciones se generan por medio del sistema sonoro del programa de simulación, en tiempo real. Por lo tanto, el ruido del motor, las colisiones con obstáculos, las excavaciones en el terreno virtual, etc., ¡son vistas, oídas y sentidas! De esa manera, la vibración hará que la simulación sea más convincente y la capacitación con los simuladores más eficaz, pues el aumento de realismo estimula a los alumnos a que estén más concentrados y sumergidos en la tarea.

Para adicionar vibración a su Simulador personal, Simlog recomienda el equipo “ButtKicker”, de marca “The Guitammer Company.” Se trata de un “transductor” de baja frecuencia, proveído de su propio amplificador y control de volumen, para controlar la intensidad de la vibración creada por los sonidos del programa de simulación.

Controles para PC para el Simulador Personal de Montacargas

Para el simulador de montacargas Simlog, sugerimos los controles para PC, que consisten en dispositivos comunes de juegos para PC. Comparados a los controles Réplica, los controles para PC son de mínimo costo, portátiles y fácilmente encontrados en cualquier lugar del mundo.

Los controles para PC consisten específicamente en joysticks para PC, el modelo “Extreme 3D Pro”, de la marca Logitech. (El modelo anterior de Logitech “Attack 3” también puede ser utilizado).

Extreme 3D Pro PC Joystick Attack 3 PC Joystick

Como los montacargas usualmente son equipados con tres o cuatro palancas de mando, necesitará usar tres o cuatro joysticks para PC. (Si usa solo tres palancas, el software se ocupará de separar los dientes de la horquilla automáticamente.) Como las palancas del montacargas verdadero solo se mueven hacia atrás o hacia delante, deberá usar los joysticks moviéndolos del mismo modo.(Solamente en esas dos direcciones). El software de simulación ignorará los eventuales movimientos de los joysticks hacia los costados.

Para completar los controles para PC, agregue el conjunto también de Logitech “G920 Driving Force Racing Wheel”, que consiste en un volante y una unidad de tres pedales asi como el “G920 Driving Force Shifter,” un control de cambio de transmisión. El modelo anterior de Logitech, el “G27 Racing Wheel” puede seguir siendo utilizado.

Este es el arreglo con tres joysticks “Extreme 3D Pro”:

Forklift Personal Simulator - PC Controls

En muchos países, los productos Logitech se encuentran fácilmente en los negocios especializados en equipos de informática o juegos para PC, pero también se pueden adquirir por Internet, en el sito Web de Logitech.

Simulador Personal de Montacargas

El simulador personal de montacargas es configurable para reproducir diversos tipos de montacargas. Existen tres opciones para el sistema de alimentación: “motor de combustión interna” y dos opciones diferentes de sistema eléctrico. (Los controles y el comportamiento del montacargas varían según la opción). Se puede operar usando tres o cuatro palancas, o dos joysticks para PC (además del volante y los pedales).

Módulos de Simulación

• Familiarización con los controles
• Slalom 1 – Hacia adelante, cargas standard
• Slalom 2 – Hacia adelante, cargas anchas
• Slalom 3 – Marcha atrás, cargas altas
• Conducir en rampas
• les de carga 1 – Carga/descarga de una única hilera
• Muelles de carga 2 – Carga de dos hileras
• Muelles de carga 3 – Descarga de dos hileras
• Muelles de carga 4 – Carga de dos hileras apiladas
• Muelles de carga 5 – Descarga de dos hileras apiladas
• Muelles de carga 6 – Carga con máxima utilización del volumen
• Estanterías de paletización convencional 1 – Estantes bajos
• Estanterías de paletización convencional 2 – Estantes mixtos
• Estanterías de paletización compacta
• Estanterías cantilever y camión de plataforma

Puntos de vista desde dentro y fuera de la cabina

Para los puntos de vista fijados desde adentro de la cabina del operador, el mástil y la estructura de la cabina pueden aparecer opacos (como en un montacargas real) o semitransparentes, para aumentar la visibilidad de las horquillas y del área en frente al montacargas; para que se distingan mejor las cargas, estanterías y obstáculos. Un “mapa de sobrevuelo” presenta la posición del montacargas, la localización de las cargas que tienen que ser trasladadas y sus destinaciones para que se pueda planificar el trabajo. Se puede incluso cambiar el punto de vista durante la simulación, usando botones de los controles, del teclado del PC, o con el mouse.

 Indicadores de rendimiento

Al final de cada tarea se presentan los resultados bajo la forma de indicadores de rendimiento. Con 49 indicadores clave de rendimiento que miden varios aspectos del rendimiento del operador, usted tendrá una evaluación completa y detallada de cada prueba, en forma de diagnóstico, en lugar de obtener una simple nota de suceso/fracaso. Los indicadores comprenden tiempo de ejecución de la tarea simulada, velocidades máxima y media de conducta (hacia delante y marcha atrás), medidas de precisión al levantar y apoyar las cargas (errores de orientación, posicionamiento, etc.), y enumeraciones de los diferentes tipos de colisiones (horquillas, cargas, estanterías, etc.).

Algunas situaciones de operación incorrectas acarrearán “Errores de procedimiento”, como por ejemplo, conducir fuera de los bordes del área designada, y serán simplemente comunicados. Por otro lado, los errores referentes a la seguridad, como hacer volcar el montacargas, o que una carga caiga desde un palet o estantería, serán considerados “Errores fatales”, y la prueba de simulación terminará inmediatamente.

Gestor de simulación

Los resultados de simulación, con las eventuales ocurrencias de “Errores de procedimiento” y “Errores fatales”, son guardados automáticamente para permitirles a los alumnos de progresar de forma independiente y a su propio ritmo, sin la necesidad de ser supervisados de manera continua. Para simplificar el acceso al histórico de los resultados, Simlog sugiere el gestor de simulación, un software que le permite guardar los resultados de todos sus Simuladores personales en una misma base de datos.

Bajo costo total de adquisición

Asequibilidad en precios, así es como Simlog establece el estándar en simulación rentable. La instalación de un montacargas real es sólo una fracción del costo. Más aun si se tiene en cuenta que incluso los pequeños accidentes debidos a la inexperiencia del operador pueden significar miles de dólares en piezas de repuesto y tiempo de inactividad. Conjuntamente, para adquirir la licencia del software de simulación solo debe efectuar un solo pago; para mantener el costo total de propiedad más bajo posible sin restricciones en el número de personas que se pueden entrenar.

Rápido retorno de inversión

Para adquirir la licencia del software de simulación se hace un solo pago. Está se pagará por sí misma cuando entrene tan sólo algunos operadores. ¿Cómo? Considere los crecientes costos de poner un montacargas real a trabajar con un instructor calificado, el daño y el tiempo de inactividad que la inexperiencia puede causar y el riesgo de posibles accidentes. Es por eso que tiene sentido preparar a sus operadores con la ayuda de Simlog.

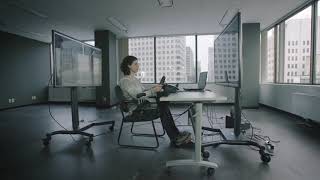

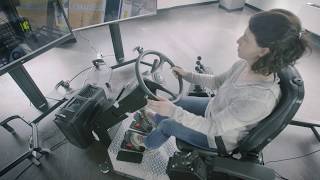

Aquí les presentamos algunos de los videos del Simulador personal de Montacargas del canal Youtube de Simlog.
