Simulador personal de montacargas retráctil

Simulador Personal de Montacargas Retráctil – Interfaz de Comando Industrial

Desarrollada en respuesta a la demanda de los clientes por una experiencia de simulación superior, la nueva interfaz de comando industrial USB de Simlog incluye:

• Una Palanca de control OEM auténtica (ahora ofrecemos 3 opciones, para 7 marcas diferentes)
• Un Timón de dirección que reproduce fielmente la apariencia y la sensación de los controles de operador de montacargas retráctil reales
• Un Pedal de freno al pie

También hay dos botones pulsadores para presentar puntos de vista alternativos durante la simulación, junto con un mini-joystick para mover y inclinar el punto de vista actual.

La interfaz de comando industrial está montada en una consola industrial para su uso en posición de pie, con ruedas para facilitar su portabilidad y un cerrojo con llave en el panel frontal para restringir el acceso a la PC (de escritorio) que desee colocar en su interior.

La interfaz de comando industrial de Simlog para el Simulador Personal de Montacargas Retráctil llega completamente ensamblada y lista para conectarse a su PC y pantallas a través de USB. Alternativamente, Simlog puede proporcionar una computadora lista para usar, como parte de lo que llamamos un “PC bundle”.

Características principales

• Palanca de control OEM, para avanzar/retroceder, subir/bajar las horquillas, extender/retraer las horquillas, etc.
• Timón de dirección, que reproduce fielmente la apariencia y la sensación de los controles de operador de montacargas retráctil reales
• Pedal de freno al pie
• Dos Botones pulsadores, para presentar puntos de vista alternativos durante la simulación (especialmente importante cuando solo hay una pantalla)
• Mini-joystick, para mover/inclinar el punto de vista actual
• Botón pulsador de desconexión de emergencia de la alimentación
• Cerrojo con llave en el panel frontal, para restringir el acceso a la PC colocada dentro de la consola

Simulador personal de montacargas contrabalanceado con operador de pie Palanca de control OEM Palanca de control OEM Palanca de control OEM

Opciones de configuración

Hay dos configuraciones posibles:

• tres pantallas ubicadas a la izquierda, al frente y a la derecha para presentar vistas que son típicas de la posición lateral del operador, con vistas hacia atrás, lateralmente y hacia adelante;
• una pantalla adelante, que presenta la vista mirando hacia adelante.

Simulador Personal de montacargas retráctil - 3 Pantallas Simulador Personal de montacargas retráctil - 3 Pantallas Simulador Personal de montacargas retráctil - 1 Pantalla

Especificaciones

• Dimensiones: Profundidad 19.5” (50 cm) x Ancho 39” (99 cm) x Altura 46” (117cm)
• Peso: 110 lbs. (50 kg)
• Dimensiones para expedición: 24” (61cm) x 44″ (112 cm) x 54″ (138 cm)
• Peso para expedición: aproximadamente 150 lbs. (330 kg). Unidad no apilable.
• 120 VAC/60 Hz, 220-240VAC/50 Hz

Controles réplica para el Simulador personal de montacargas retráctil

Los controles réplica para el Simulador personal de montacargas retráctil cuentan con dispositivos de calidad industrial con conectores USB, y soportes de mesa especiales para trabajar desde una posición de pie, al igual que en la cabina de los montacargas retráctiles reales.

Para la mano izquierda, hay un volante posicionado horizontalmente, el “G920 Driving Force Racing Wheel” de Logitech, que también se puede usar con varios otros simuladores personales. El volante está provisto de un pomo para poder girarlo fácilmente con una sola mano.

El volante G920 se puede adquirir en tiendas especializadas en equipos de informática o juegos para PC o por internet, en el sitio de Logitech. El modelo anterior de Logitech, el “G27 Racing Wheel” puede seguir siendo utilizado con este simulador.

Para la mano derecha, se usa un joystick con dos ejes para hacer avanzar o retroceder el equipo.

En la práctica, los joysticks reales están colocados vertical u horizontalmente (la disposición más común), por lo que con el simulador de Simlog usted puede obtener ambas opciones.

Para la opción del control en la posición vertical, se usa un joystick multifuncional que también se puede utilizar con varios otros simuladores personales. Al mover el joystick hacia adelante/hacia atrás, el montacargas retráctil avanza/retrocede; mover el joystick hacia la izquierda/derecha controla el movimiento hacia arriba/abajo de las horquillas. Alternativamente, con el joystick vertical, el control de las horquillas puede asociarse con ciertos botones del joystick.

Para el posicionamiento horizontal, Simlog ofrece un modelo de joystick diferente, con un resorte más rígido, como se muestra aquí. Mover el joystick hacia adelante/atrás controla el desplazamiento del montacargas hacia delante/atrás; mover el joystick hacia arriba/abajo controla el movimiento hacia arriba/abajo de las horquillas. (También se puede instalar este mismo joystick verticalmente, para capacitar a los operadores de ambas maneras).

En ambos casos, los botones del joystick se usan para extender/retraer, desplazar o inclinar las horquillas, y para cambiar el punto de vista durante la simulación, por ejemplo, para “inclinarse” hacia la izquierda/derecha.

  Opciones de configuración

Hay dos configuraciones posibles:

• una pantalla adelante, que presenta la vista mirando hacia adelante.
• tres pantallas ubicadas a la izquierda, al frente y a la derecha para presentar vistas que son típicas de la posición lateral del operador, con vistas hacia atrás, lateralmente y hacia adelante.

Aquí presentamos ambas configuraciones, para el caso en el que el joystick está posicionado horizontalmente.

Chariot élévateur rétractable avec un écran chariot élévateur rétractable avec trois écrans

Estuches de viaje para controles réplica

Para todas las configuraciones, Simlog ofrece un estuche de viaje personalizado que facilita el transporte.

Estuche de viaje para controles réplica de los Simuladores Personales de Simlog - Interior Estuche de viaje para controles réplica de los Simuladores Personales de Simlog - Apilables Estuche de viaje para controles réplica de los Simuladores Personales de Simlog

 Características principales

• Hechos a medida, con espacios dedicados para el joystick, volante, y los soportes para los controles
• Espacio para un laptop, cables y documentación
• Manija retráctil con múltiples posiciones
• Ruedas
• Estuches apilables para facilitar el transporte

 Especificaciones

• Dimensiones: 30″ (76cm) x 24″ (61cm) x 19″ (50cm)
• Peso: 50 lb. (23 kg) – 100 lb. (46 kg)

Multiuso con el Simulador personal de montacargas

En el medio industrial, los montacargas retractiles (con operador de pie) y los montacargas de contrapeso (con operador sentado) a menudo se encuentran juntas; los retractiles en el interior, donde las estanterías son altas y los pasillos estrechos, y los de contrapeso en los muelles de carga, al interior o al exterior.

Por esta razón Simlog ofrece los medios para crear una estación de simulación multifuncional combinando el Simulador personal de montacargas retráctil con el Simulador de montacargas de contrapeso, ​​para la capacitación de operadores de ambas máquinas.

De hecho, como los dispositivos de control se pueden usar con diversos simuladores, es posible capacitar a los estudiantes para la operación de diversas máquinas con la misma computadora, las mismas pantallas, los mismos parlantes, el mismo volante, etc.

Por lo tanto, si usted dispone de los controles réplica para el montacargas de contrapesos, debe simplemente agregar un nuevo joystick (vertical u horizontal) y dos soportes de mesa para el joystick y el volante, para poder trabajar de pie.

Si, por otro lado, usted usa la silla de operador Simlog para el montacargas de contrapeso, se verá obligado a trabajar sentado (y no parado) para aprovechar el volante, con la adición de un joystick multifuncional y un soporte para montarlo verticalmente.

El software del simulador provee diversas opciones de configuración, para reproducir los controles del operador y el comportamiento de la dirección de los tipos más comunes de montacargas retráctiles reales.

  Parámetros de configuración

• Joystick horizontal o vertical
• Control del movimiento hacia arriba/abajo de las horquillas mediante el eje o los botones del joystick
• Modo de dirección hacia adelante o hacia atrás

  Sistema de cámara de la horquilla

Para ayudar a los operadores a trabajar con cargas en estantes altos, los montacargas retractiles están equipados con un sistema de cámara de la horquilla que presenta, en una pantalla adentro de la cabina, la vista de una cámara instalada en el centro de la horquilla.

Dado que esta funcionalidad también es útil cuando se entrena a nuevos operadores, el software de simulación presenta un sistema de cámara de la horquilla simulado, con la pantalla superpuesta en la ventana de simulación.

De forma análoga a los sistemas de cámara de bordo reales, esa pantalla se desactiva automáticamente cuando el montacargas retráctil se desplaza a alta velocidad, pues al conducir, el operador debe mirar el área alrededor de la máquina, y no la pantalla de la cámara de la horquilla. Cuando la velocidad de la máquina vuelve a un valor bajo, la pantalla se activa de vuelta automáticamente.

  Módulos de simulación

Hay siete módulos de simulación de grado creciente de dificultad, como sigue:

• Familiarización con los controles
• Slalom 1 – Hacia adelante
• Slalom 2 – Marcha atrás
• Estanterías de paletización convencional 1 – Pasillos estándar, estantes bajos
• Estanterías de paletización convencional 2 – Pasillos estándar, estantes mixtos
• Estanterías de paletización convencional 3 – Pasillos estrechos, estantes bajos
• Estanterías de paletización convencional 4 – Pasillos estrechos, estantes mixtos

 Puntos de vista desde dentro y fuera de la cabina

Se puede cambiar el punto de vista durante la simulación, usando botones de los controles, del teclado del PC, o con el mouse. Para los puntos de vista adentro de la cabina, un “mapa de sobrevuelo” presenta la posición del montacargas retráctil, la localización de las cargas que tienen que ser trasladadas y sus destinaciones para que se pueda planificar el trabajo.

  Indicadores de rendimiento

Al final de cada tarea se presentan los resultados bajo la forma de indicadores de rendimiento. Con 47 indicadores clave de rendimiento que miden diversos aspectos del rendimiento del operador, usted tendrá una evaluación completa y detallada de cada prueba, en forma de diagnóstico, en lugar de obtener una simple nota de suceso/fracaso. Los indicadores comprenden tiempo de ejecución de la tarea simulada, velocidades máxima y media de conducta (hacia delante y marcha atrás), medidas de precisión al levantar y apoyar las cargas (errores de orientación, posicionamiento, etc.), y enumeraciones de los diferentes tipos de colisiones (horquilla, cargas, estanterías, etc.).

Algunas situaciones de operación incorrectas acarrearán “errores de procedimiento”, como por ejemplo, conducir fuera de los bordes del área designada, y serán simplemente comunicados. Por otro lado, los errores referentes a la seguridad, como hacer volcar el montacargas retráctil, o que una carga caiga desde un pallet o estantería, serán considerados “errores fatales”, y la prueba de simulación terminará inmediatamente.

Gestor de simulación

Los resultados de simulación, con las eventuales ocurrencias de “errores de procedimiento” y “errores fatales”, son guardados automáticamente para permitirles a los alumnos de progresar de forma independiente y a su propio ritmo, sin la necesidad de ser supervisados de manera continua. Para simplificar el acceso al histórico de los resultados, Simlog sugiere el gestor de simulación, un software que le permite guardar los resultados de todos sus simuladores personales en una misma base de datos.

Bajo costo total de adquisición

Verdadera asequibilidad, así es como Simlog establece el estándar en la simulación rentable.

En primer lugar, la licencia de software se compra una única vez, sin restricciones en el número de personas que puede capacitar.

En segundo lugar, el software de Simlog está diseñado para que se pueda utilizar con PCs (Windows), pantallas, parlantes, etc., comunes y disponibles en cualquier tienda de materiales informáticos. Además, nuestros controles con conexión USB para los simuladores no incorporan ninguna interfaz especial o material electrónico patentado, por lo que pueden ser remplazados muy fácilmente (e individualmente) según sea necesario con el pasar del tiempo.

Rápido retorno de inversión

Es fácil comprender que la capacitación con un simulador personal es mucho más rentable que el entrenamiento en el campo de trabajo usándose una máquina real.

Comencemos por resaltar los gastos asociados con la adquisición de un montacargas retráctil real y con contratar un entrenador capacitado para supervisar el trabajo del estudiante.

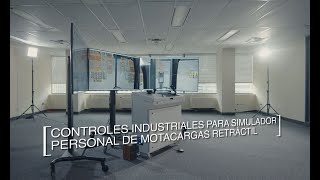

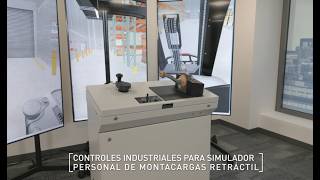

Aquí les presentamos algunos de los videos del Simulador personal de Montacargas Retráctil del canal Youtube de Simlog.
