Inicio - Productos - Simulador Personal de Grúa Móvil

Simulador Personal de Grúa Móvil

La nueva edición avanzada del Simulador personal de grúa móvil de Simlog lo pone al mando de una grúa moderna todoterreno con mástil hidráulico de tipo telescópico dotado de una pluma, aparejos con ganchos y cargas variables.El software presenta gráficos  de alta calidad y  física de simulación realista, y la nueva edición introduce parámetros para definir fuerza, dirección y ráfagas de viento.

Como en las grúas reales, el tablero de instrumentos incluye el ángulo de la pluma, radio de carga, longitud de pluma, sección telescópica de la pluma y el modo, la velocidad de elevación relativa, región de la operación y el indicador del momento de carga.

Además de los ejercicios diseñados para dominar la operación de la grúa, la edición avanzada de Simlog presenta ejercicios de planificación de cargas que requieren buen conocimiento de las tablas de carga. El operador deberá elegir la longitud de la pluma, el modo telescópico de la pluma, el número de cables, los ángulos de la pluma para la elevación y  la colocación de la carga, y decidir si usa o no un aguilón y en que ángulo.  (Una vez el plan sea el correcto, se ejecuta la elevación).

Finalmente, la edición avanzada de Simlog,  presenta ejercicios que enseñan al  señalero a proporcionar señales adecuadas (por voz o gestos) al operador de la grúa para completar una elevación, y al operador a entender y seguir dichas señales.

Puede usar solo una pantalla cuando el espacio es limitado o tres pantallas en modo horizontal o vertical para crear un campo de visión de 180 grados. Para los ejercicios que requieren señalero se debe añadir una pantalla adicional. (Cuando no se dispone de una pantalla adicional para el señalero, la vista del señalero se muestra en la pantalla del operador).

En línea con los organismos de normalización

Los ejercicios de simulación hacen hincapié en las habilidades genéricas asociadas con el movimiento de cargas en presencia de obstáculos, respetando límites de altura y límite de carga, al igual que los exámenes prácticos desarrollados por NCCCO y NCCER para certificar operadores de grúas con corredores en zigzag. Cuando se considera el costo de la acreditación del examinador y la preparación del sitio de prueba, tiene sentido ayudar a los operadores de grúas a prepararse para tal certificación y aprobar el examen práctico la primera vez con la ayuda de Simlog.

Solicitar más información Folleto

Controles réplica para el Simulador Personal de Grúa Móvil

Los controles réplica de Simlog para el Simulador Personal de Grúa Móvil presentan componentes de calidad industrial que pueden ser usados con soportes para mesa o con la nueva silla de operador Simlog.
En ambos casos dos configuraciones son posibles:

arrow_bulet Controles réplica tipo joystick

Los controles réplica tipo Joystick se componen de 2 joysticks industriales con conexión USB. Cuentan con 8 botones en la parte superior para el pulgar, con un gatillo en la cara trasera.

Los  soportes para mesa pueden posicionar los joysticks a ambos lados de la silla del escritorio, como si fueran controles de una grúa móvil real.

Estos controles son multi-función y pueden ser utilizados con los simuladores de excavadora hidráulica, cargador de ruedas, buldócer, grúa móvil, grúa torre, montacargas, talador forestal y transportador de troncos.



arrow_bulet Controles réplica tipo palanca
Los controles réplica tipo palanca cuentan con cuatro palancas USB, como en las cabinas de grúas mas antiguas y los camiónes grúa. Una vez más, los soportes para mesa posicionan las palancas, como las de las grúas móviles reales.





arrow_bulet Opciones de configuración

Aquí se presentan cuatro opciones de configuración para los controles réplica.  Para los controles tipo joystick, se presentan dos configuraciones, una con una pantalla horizontal delantera montada en la pared y otra con tres pantallas delanteras verticales sobre una mesa. La tercera configuración presenta los controles tipo palanca, con tres pantallas horizontales (en modo horizontal se puede ver mas hacia arriba y abajo pero menos en los lados). La ultima configuracion presenta controles tipo joystick con tres pantallas delanteras en modo vertical y una pantalla adicional para el señalero en modo horizontal.



arrow_bulet Estuches de viaje para controles réplica

Para todas las configuraciones, Simlog ofrece un estuche de viaje personalizado que facilita el transporte.



arrow_bulet Características Principales

  • Hecho a la medida, con ranuras dedicadas para palancas de mandos, joysticks, pedales, volante, y los soportes para controles
  • Espacio para un laptop, cables y documentación
  • Manilla retráctil con múltiples posiciones
  • Ruedas
  • Estuches “apilables” para facilitar el transporte



arrow_bulet Especificaciones

  • Dimensiones: 30″ (76cm) x 24″ (61cm) x 19″ (50cm)
  • Peso: 50 lb. (23 kg) – 100 lb. (46 kg)

Silla de operador para el Simulador personal de Grúa móvil

La silla de operador de Simlog, con controles industriales, es la opción más completa y realista para la capacitación de operadores en conjunto con nuestro software de simulación de Grúa móvil.

Dentro de las diferentes gamas de controles para simulador, la silla de operador de Simlog ofrece una experiencia simulada superior gracias a la silla autentica de operador, a las consolas modulares que albergan controles industriales de alta calidad, y a ala plataforma de acero con acabado, montados sobre rodillos para fácil movilidad.

Los controles basados en joysticks se componen de 2 joysticks industriales con conexión USB. Los controles tipo palanca cuentan con cuatro palancas USB, como en las cabinas de grúas mas antiguas. Para mas informacion pongase en contacto con Simlog.





arrow_bulet Características principales

  • Silla de operador auténtica, con respaldo para cabeza, suspensión neumática y cinturón de seguridad
  • Posición ajustable de la silla (delante/detrás, tres posiciones verticales)
  • Soporte para brazos ajustable (altura y ángulo)
  • Consola izquierda integrada con control de levantamiento e interruptor para cambio de vistas
  • Consola derecha integrada con palanca de transmisión y freno de estacionamiento
  • Columna telescópica integrada con volante
  • Pedales de estilo industrial integrados a la base
  • Plataforma de acero con rodillos

arrow_bulet Opciones de configuración
Aquí se presentan tres opciones de configuración con controles tipo joystick. La primera configuración con una pantalla delantera en modo horizontal, la segunda  con tres pantallas delanteras en modo vertical y la tercera con tres pantallas delanteras en modo vertical y una pantalla adicional para el señalero en modo horizontal.

arrow_bulet Especificaciones

  • Dimensiones: Largo 60” (152.4 cm), Ancho 30” (76.2 cm), Altura 47” (119.4 cm)
  • Peso : 330 lbs. (150 kg)
  • Dimensiones para envío: 67″ (170.2 cm) x 43″ (109.2 cm) x 44″ (118.8 cm)
  • Peso para envío: 550 lbs. (250 kg)
  • 120 VAC/60 Hz, 220-240VAC/50 Hz

Sistema de vibración

La vibración aumenta el nivel de realismo de nuestros Simuladores personales al agregarse sensaciones físicas (táctiles) a los elementos visuales y sonoros. De ésa manera la experiencia se vuelve más intensa y realista, pero a un costo adicional muy pequeño, sobre todo cuando se compara a las plataformas de simulación de movimiento.

Las vibraciones se generan por medio del sistema sonoro del programa de simulación, en tiempo real. Por lo tanto, el ruido del motor, las colisiones con obstáculos, las excavaciones en el terreno virtual, etc., son vistas, oídas y sentidas! De esa manera, la vibración hará que la simulación sea más convincente y la capacitación con los simuladores más eficaz, pues el aumento de realismo estimula a los alumnos a que estén más concentrados y sumergidos en la tarea.

Para adicionar vibración a su Simulador personal, Simlog recomienda el equipo “ButtKicker,” de marca “The Guitammer Company.” Se trata de un “transductor” de baja frecuencia, proveído de su propio amplificador y control de volumen, para controlar la intensidad de la vibración creada por los sonidos del programa de simulación.

Simulador Personal de Grúa Móvil

arrow_bulet Edición avanzada: Módulos de simulación

  • Familiarización con los controles
  • Control de la polea de gancho 1 y 2
  • Cubrir la cima de los postes
  • Seguir el corredor 1, 2, 3 y 4
  • Ejecución de elevaciones
  • Colocación de postes
  • Vertido de hormigón 1 y 2

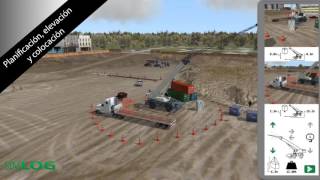

  • Planificación, elevación y colocación
  • Señalización

arrow_bulet Edición Estándar: Módulos de simulación

Para satisfacer las necesidades básicas de formación del operador, Simlog ofrece una edición de software estándar que proporciona funciones reducidas, (sin viento, y sin módulos avanzados de simulación (Planificación, elevación y colocación, Señalización)) a un precio más bajo.

  • Familiarización con los controles
  • Control de la polea de gancho 1 y 2
  • Cubrir la cima de los postes
  • Seguir el corredor 1 y 2
  • Ejecución de elevaciones
  • Colocación de postes

arrow_bulet Puntos de vista desde dentro y fuera de la cabina

Puede cambiar los puntos de vista durante la simulación para inclinarse hacia arriba/abajo y desplazarse hacia la izquierda/derecha. Tambien puede cambiar a un punto de vista desde fuera de la cabina y usar los controles del simulador, el teclado y el ratón para ” volar alrededor.”

arrow_bulet Indicadores de rendimiento

Al final de cada ejercicio se presentan los resultados bajo la forma de Indicadores de rendimiento. Estos indicadores miden varios aspectos del rendimiento del operador, y permiten hacerle una evaluación más completa y detallada.

Gestor de simulación

Los resultados de simulación son guardados de manera automática para permitirles a los alumnos progresar a su propio paso, sin la necesidad de ser supervisados. Para simplificarle el proceso, Simlog también ofrece su gestor de simulación, lo cual le permite guardar los resultados de todos sus Simuladores personales en una misma base de datos.

Bajo Costo Total de Adquisición

Asequibilidad en precios, así es como Simlog establece el estándar en simulación rentable. La instalación de una grúa móvil real es sólo una fracción del costo. Más aun si se tiene en cuenta que incluso los pequeños accidentes debidos a la inexperiencia del operador pueden significar miles de dólares en piezas de repuesto y tiempo de inactividad. Conjuntamente, para adquirir la licencia del software de simulación solo debe efectuar un solo pago; para mantener el costo total de propiedad más bajo posible sin restricciones en el número de personas que se pueden entrenar.

Rápido retorno de inversión

Para adquirir la licencia del software de simulación se hace un solo pago. Está se pagará por sí misma cuando entrene tan sólo algunos operadores. ¿Cómo? Considere los crecientes costos de poner una grúa móvil real a trabajar con un instructor calificado, el daño y el tiempo de inactividad que la inexperiencia puede causar y el riesgo de posibles accidentes. Es por eso que tiene sentido preparar a sus operadores con la ayuda de Simlog.
